主题： 一位数码管字段交互控制

器件： ESP32 主控板、 一位数码管、 74HC595 移位寄存器芯片（或模块） 及相关器件。 以上模块也可以采用分立器件结合面包板进行搭设。

任务要求：

通过在串口监视器输入框中， 输入相应的内容， 控制一位数码管相应字段的点亮和熄灭。

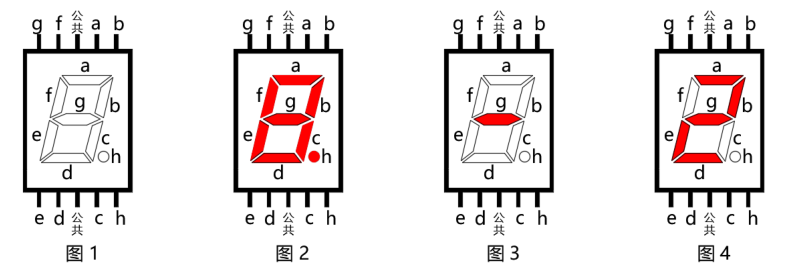

数码管各字段编号如图 1 所示。

具体要求如下：

(1) 装置通电启动后， 一位数码管倒计时依次显示 9、 8、 7、 …、 0， 间隔时间为 0.5 秒；

(2) 倒计时显示完毕， 当在串口监视器输入框中输入“1”， 并点击发送按键时， 一位数码管各字段均点亮， 如图 2 所示；

(3) 当在串口监视器输入框中输入“0”， 并点击发送按键时， 一位数码管各字段均熄灭，如图 1 所示；

(4) 当在串口监视器输入框中， 输入一个字段编号， 并点击发送按键时， 所输入的字段被点亮， 其他字段熄灭。 例如： 在串口监视器输入框中输入“g”， 则数码管字段 g 被点亮，其他字段熄灭， 如图 3 所示；

(5) 当在串口监视器输入框中， 输入多个字段编号， 并点击发送按键时， 所输入的字段被点亮， 其他字段熄灭。 例如： 在串口监视器输入框中输入“abdeg”， 则数码管字段a/b/d/e/g 被点亮， 其他字段熄灭， 数码管显示数字 2， 如图 4 所示；

(6) 一位数码管必须使用 74HC595 移位寄存器芯片驱动显示。 如采用其他方式， 本实操成绩得 0 分；

(7) 程序采用 C 代码编写， 不得使用外部库调用；

(8) 程序编写过程中不得打开库例程和其它程序， 如发现， 实操成绩按照 0 分处理；

(9) 未作规定处可自行处理， 无明显与事实违背即可。

说明： 请考生在考试结束前， 按照如下要求提交相关文件：

(1) 将程序放在一个文件夹中， 并将文件夹命名为： DJKS5_身份证号；

 (2) 将程序文件夹压缩为 1 个“rar 或 zip”格式文件， 大小 5M 以下；

(3) 将程序文件通过“上传附件”按钮进行上传。

参考资料：

数组 NUM[] 保存的是 0~9 和'.'十六进制形式的数码管显示的段位信息。 编程时可参考使用。

// 保存 0~9 和'.'

byte NUM[] = {0xFC, 0x60, 0xDA, 0xF2, 0x66, 0xB6, 0xBE, 0xE0, 0xFE, 0xF6};
