实操题

搭建说明

我们有时可以看到工地上有起重机，下面请考生制作一个起重机。
搭建要求

1具备起重机的大体框架，模型具备稳定性；

2合理采用滑轮使吊车省力；

3合理采用滑轮使吊车模型可以改变施力方向；

5有一个手摇把手，旋转手摇把手可以使模型动作。

简答题（把答案写在答题纸上的对应位置）

问题1.手摇把手用到的机械结构是？（4’）它的作用是？（4’）

问题2.模型中用来改变力的方向的是哪种滑轮？（3’），模型中用来节省力的是哪种滑轮？（3’）

问题3.使模型具有稳定性你采用了哪种结构（3’），手摇把手的部分相当于省力杠杆变形还是费力杠杆变形？（3’）
案例样图

以下列举了相关器材模型样例，考生可任选其一作为参考。

【器材说明】样例器材选自经中国电子学会评审通过的全国青少年机器人技术等级考试一级、二级适用器材。仅供参考，不作为考试评审的唯一依据。

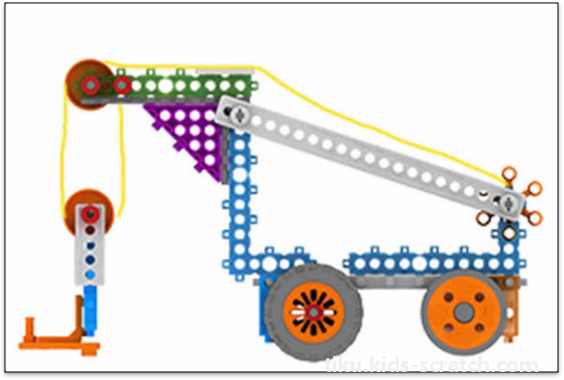

样例一

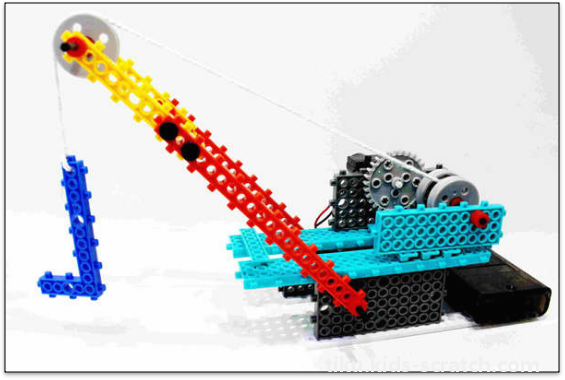

样例二

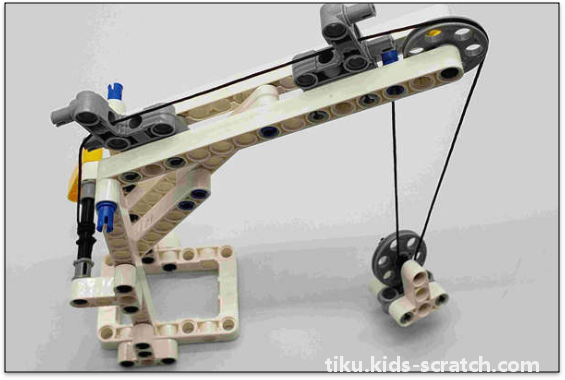

样例三

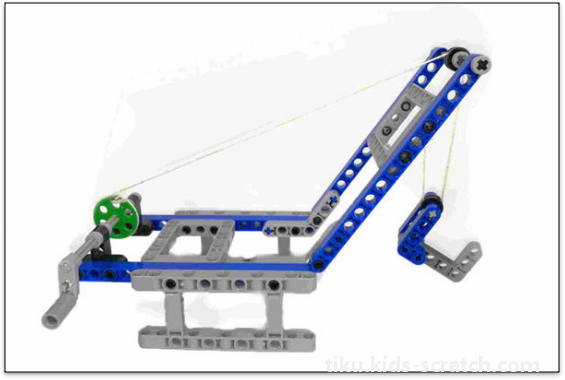

样例四

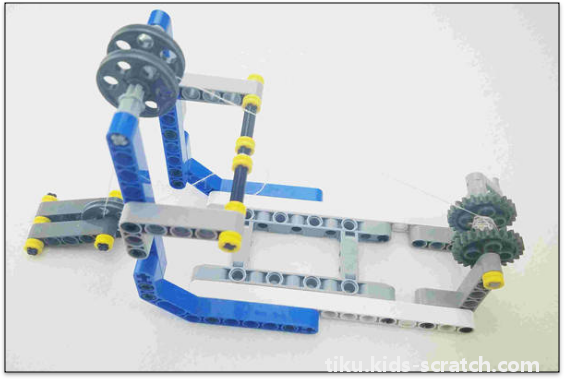

样例五

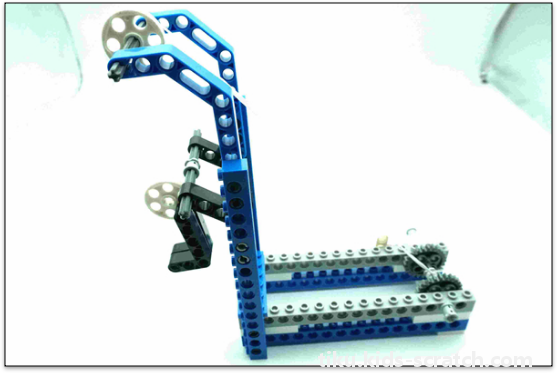

样例六
