打开考生目 录中的“蜂窝笔筒.Z1” 文件， 按照下面要求， 生成拼插结构和二维切割图。（32 分+8 分面试分）

任务要求如下（以 3D One Cut 软件为例）：

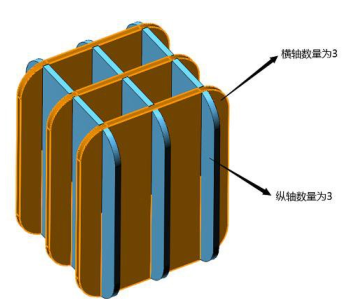

图 3-1 “蜂窝” 切割示意图（板材厚度为 3， 不考虑颜色）

a. （1 分） 打开考生目 录中的“蜂窝笔筒.Z1” 文件。

b. （8 分） 蜂窝笔筒的切割类型为“线性拼插” 类型， 横轴拼插数量为 3 个， 纵轴拼插数量为 3 个， 如图 3-1 所示。

c. （8 分） 蜂窝笔筒的每个拼插结构厚度均为 3mm。

d. （8 分） 生成的二维切割图纸大小为 400mm × 400mm。

e.（4 分） 使用另存为方法， 保存激光切割机可识别的“.DXF” 文件， 命名为“XXX-3” ， 保存到考生目 录（注： XXX 为考试号后三位， 3 为图号， 如命名为 001-3）。

f.（3 分） 将整个模型文件以“XXX-3.Z1” 命名， 保存新的文件（另存为） 到考生目录中
