在电路原理图中，下图所示标识符表示的是？（ ）
电阻
LED
二极管
光敏电阻
流程图图例如下，下列选项中，与下图图例功能对应的是？（ ）
开始/结束
输入/输出
判断
处理
正常情况下，人体的安全电压不高于？（ ）
24V
36V
220V
380V
下列选项中，用于表示电压单位的是？（ ）
A
V
Ω
U

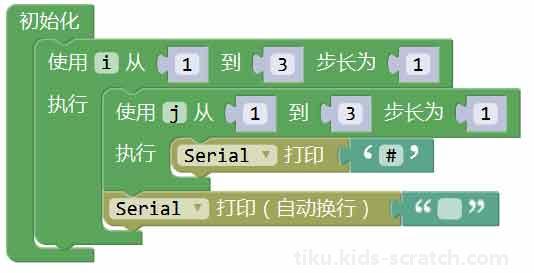

Arduino UNO/Nano主控板，程序模块如下，程序运行后串口监视器显示的内容是？（ ）

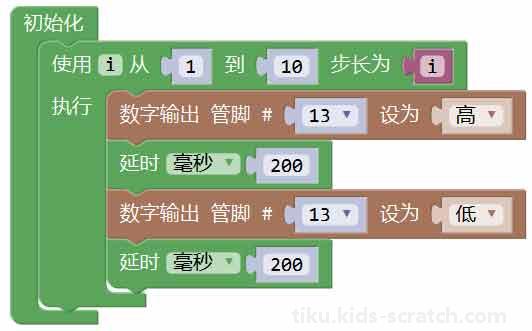

Arduino UNO/Nano主控板，下图程序运行时，板载LED灯闪烁时长为2秒，变量i的值是？（ ）
1
2
3
10
下列有关Arduino的描述中，正确的是？（ ）
Arduino仅指硬件主控板
Arduino是指Arduino IDE
Arduino起源于中国
Arduino以开源的方式进行推广

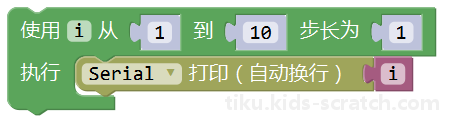

程序如下图所示，该程序结构对应是？（ ）
顺序结构
选择结构
循环结构
单分支结构
一般情况下，下图程序模块对应的器件类别是？（ ）
传感器
执行器
触发器
控制器
程序模块如下图所示，当变量i的值为4时，程序模块的结果是？（ ）
0
1
3
5
在控制系统中，按键开关通常属于？（ ）
传感器
执行器
控制器
输出设备

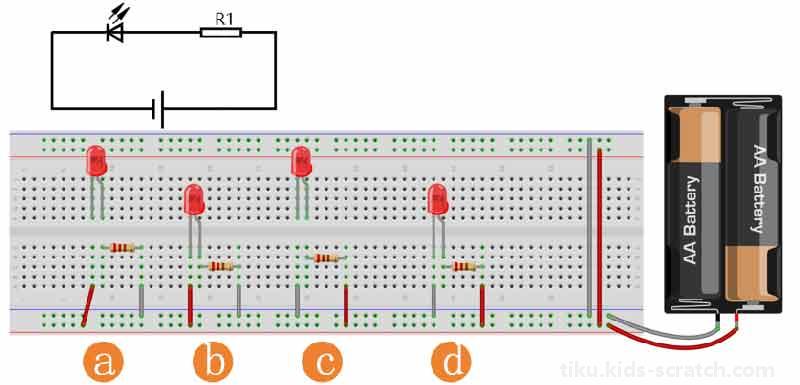

电路原理图如图所示，下列选项中，和电路原理图相一致的是？（ ）
a
b
c
d
程序模块如下图所示，当变量i的值为255时，该程序模块的返回值是？（ ）
0
255
512
1023
一般情况下，下列器件中，可用下图程序模块读取器件返回值的是？（ ）
马达驱动模块
电位器模块
按键模块
超声波传感器
Arduino UNO/Nano主控板，下列选项中，可实现在引脚3输出高电平的是？（ ）
关于串联电路，下列说法正确的是？（ ）
串联电路的电流等于电路中各部分元件的电流之和
串联电路各处的电压相等
串联电路中，各支路的两端分别连接于两个节点
串联电路只要有一处断开，整个电路就成为断路
Arduino UNO/Nano主控板，程序模块如下，该模块运行后，3引脚输出的等效电压为5V，变量i对应的值是？（ ）
0
1
255
1023
正常情况下，Arduino UNO/Nano主控板程序存储器的容量是？（ ）
2MB
32MB
2KB
32KB

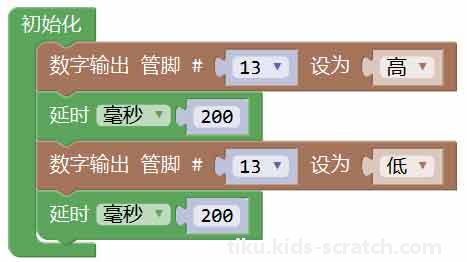

Arduino UNO/Nano主控板，程序如下图所示，程序运行后，下列选项描述正确的是？（ ）
板载LED灯处于点亮状态
板载LED灯处于熄灭状态
板载LED灯以200毫秒的间隔闪烁
板载LED灯以200微秒的间隔闪烁

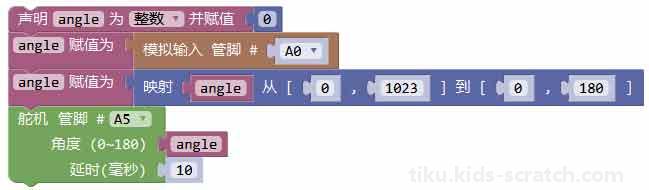

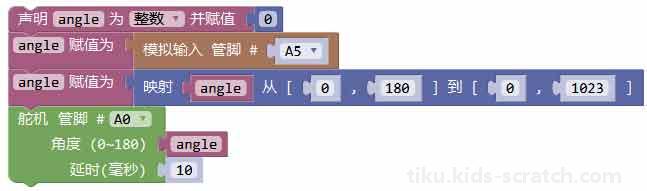

Arduino UNO/Nano主控板，使用电位器控制舵机的转动角度，电位器连接在A5引脚，舵机连接在A0引脚，下列选项中，实现当电位器从一端旋转至另外一端时，舵机从0度旋转至180度的程序是？（ ）
下列选项中，表示元器件电源地（负极）的符号标识有？（ ）
V
G
GND
VEE
下列选项中，属于模拟信号的是？（ ）
音量的大小
河水的流量
一天内气温的变化
阳光亮度的变化
通常情况下，下列选项中，属于绝缘体的是？（ ）
橡皮擦
干燥的木棒
雨水
空气
Arduino UNO/Nano主控板，在Mixly程序中使用变量保存模拟输出模块的输出值，通常情况下该变量的数据类型可以是？（ ）
整数型
字符型
字节型
布尔型
超声波测距模块如下，下列选项中说法错误的是？（ ）
通过该程序模块可以获得超声波传感器的返回值
模块返回的距离单位是厘米
主控板通过引脚5发送触发信号
主控板通过引脚2接收检测数据
Arduino UNO/Nano主控板的工作电压是12V。（ ）
正确
错误
Arduino UNO/Nano主控板，程序中采用数字输入模块读取一个引脚的返回值，当该引脚输入的电压为2.5V时，返回值为0。（ ）
正确
错误
Mixly程序设计中，小于零的数为真。（ ）
正确
错误
根据欧姆定律可知，当电压不变时，电路中电流随着电阻的增大而减小。（ ）
正确
错误
电路搭设完毕，通电前要检查电路，避免短路的发生。（ ）
正确
错误
