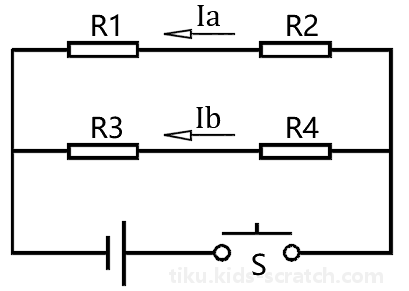

如图所示电路，下列说法正确的是？（ ）
电路中电阻R3和电阻R4是并联
当电源电压升高时，支路电流Ia减小
支路电流Ia和Ib的值可能相同
两个支路的电阻之和相同，即R1+R2=R3+R4
下列选项中，一般用作传感器是？（ ）
直流马达
按键开关
舵机
蜂鸣器

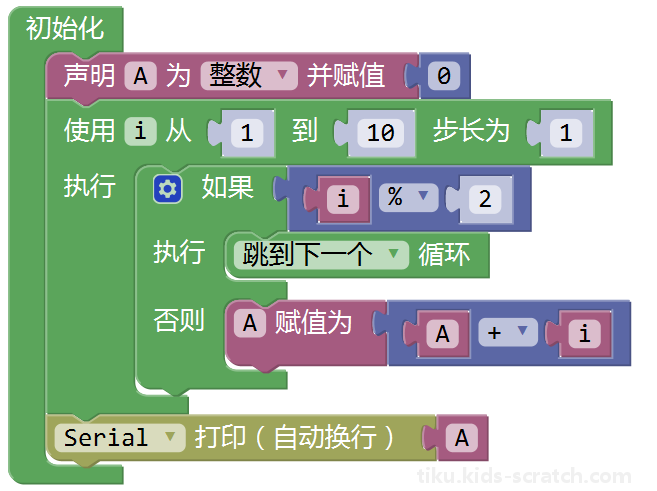

程序模块如下，串口监视器输出的值是？（ ）
10
25
30
55

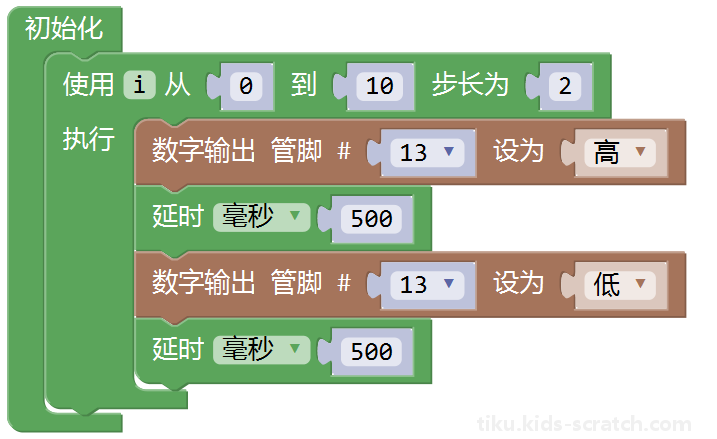

Arduino UNO/Nano主控板，下图程序运行时，板载LED灯闪烁的次数是？（ ）
5
6
10
11

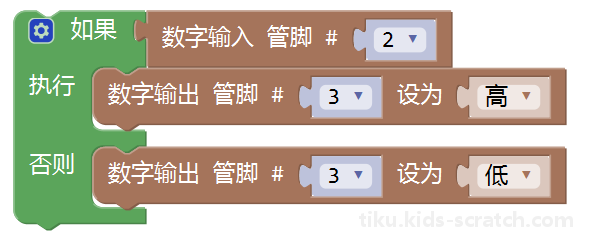

按键模块连接到2引脚，LED灯模块连接到3引脚，程序如下，下列说法正确的是？（ ）
按键按下后LED点亮
按键按下后LED灯熄灭
按键按下后LED灯闪烁
按键按下后，LED灯可能点亮也可能熄灭
一般情况下，下列器件中，可使用下图程序模块的是？（ ）
按键开关模块
LED模块
蜂鸣器模块
舵机
正常情况下，人体的安全电压不高于？（ ）
5V
12V
36V
220V
下列选项中，用于表示电压单位名称的是？（ ）
安培
瓦特
欧姆
伏特
Arduino UNO/Nano主控板，下图程序模块中变量val值的有效范围是？（ ）
0/1
0~5
0~255
0~1023
控制装置中，将非电的物理量转化为电信号的器件是？（ ）
执行器
传感器
数字信号
模拟信号

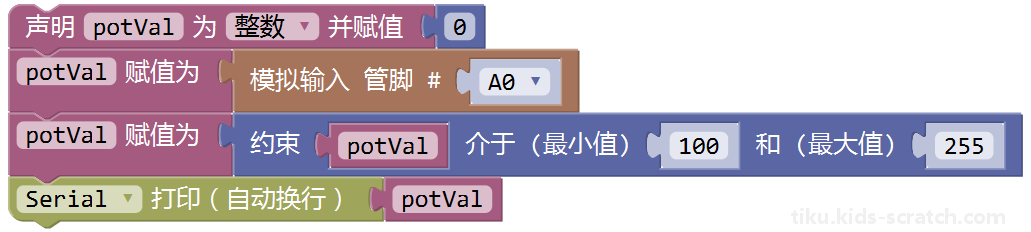

Arduino UNO/Nano主控板，电位器连接到A0引脚，下图程序运行时，变量potVal值的范围是？（ ）
0~100
100~255
0~1023
255~1023

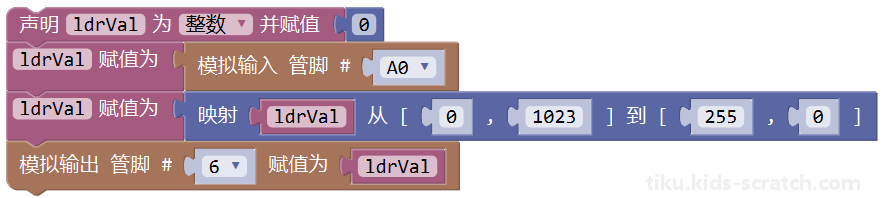

Arduino Nano主控板，通过光敏电阻控制LED灯亮度的变化。电路搭设及程序如下图所示，当光照强度逐渐减弱时，LED的亮度变化是？（ ）
LED灯逐渐变暗
LED灯逐渐变亮
LED灯闪烁
LED灯亮度保持不变

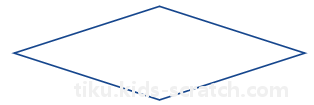

下列选项所示流程图图例中，用于表示程序开始和结束的是？（ ）

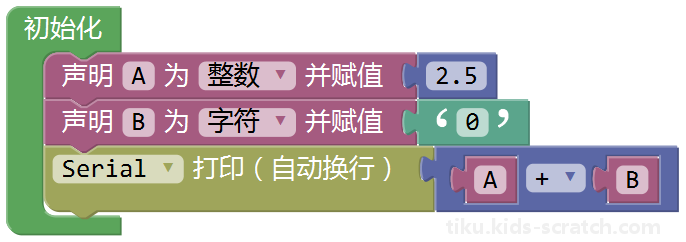

程序模块如下，串口监视器输出的值是？（ ）
2
2.50
50
50.50

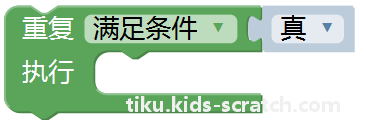

程序模块如下，该模块属于？（ ）
顺序结构
循环结构
选择结构
单分支结构
下列选项中，表示元器件电源（正极）的符号标识有？（ ）
-
VCC
G
GND
Arduino UNO/Nano主控板，具有模拟信号输出功能的引脚数量有？（ ）
6个
1个
20个
22个

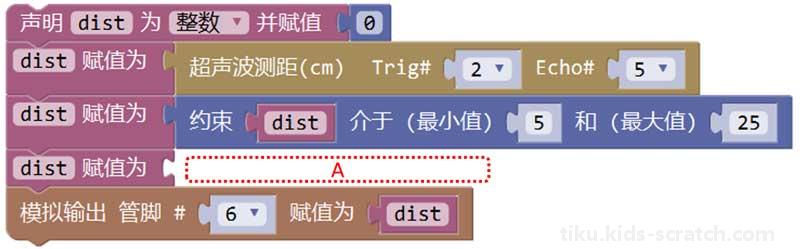

Arduino UNO/Nano主控板，通过超声波传感器检测障碍物的距离来控制LED灯亮度的变化，LED灯的阳极（正极）连接到主控板的6引脚，当障碍物靠近时，LED灯逐渐变亮，程序如下图所示，其中红框A对应的程序是？（ ）
下列电路符号中，用于标识电阻的是？（ ）
下列选项中，属于绝缘体的是？（ ）
杜邦线
钥匙
橡胶棒
自来水
下列有关Arduino的描述中，正确的是？（ ）
Arduino仅指硬件主控板
Arduino仅指Arduino 图形化编程语言
我们所使用的Arduino UNO主控板是众多Arduino主控板中的一种
Arduino以开源的方式进行推广

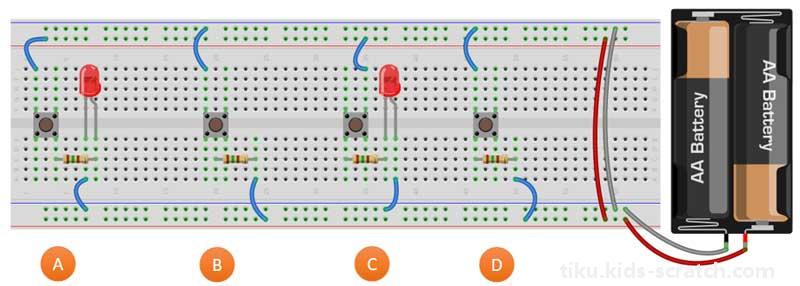

如图所示电路中，不正确的有？（ ）
电路A
电路B
电路C
电路D
采用Arduino UNO/Nano主控板为外设供电，主控板可提供的电压输出有？（ ）
3V
3.3V
5V
12V
下列选项中，可实现延时0.01秒的有？（ ）
Arduino UNO/Nano主控板，下列选项中，可用于存储数据的外设有？（ ）
SRAM
Flash
EEPROM
GPIO
下图程序模块的运算结果是1。（ ）
正确
错误
电路搭设完毕，通电前要检查电路，避免元器件正负极反接而造成元器件损坏。（ ）
正确
错误
串联电路中各用电器的电流相等。（ ）
正确
错误
正常情况下，Arduino UNO/Nano主控板单个引脚的最大输出电流是20mA。（ ）
正确
错误
Arduino UNO/Nano主控板的模拟输出引脚，也可以作为数字输入引脚使用。（ ）
正确
错误
